WAKE TURBULENCE SEPARATION (Time based and Distance based)

ICAO Doc 4444를 기준으로 Wake Turbulence Separation은 항공기 간 발생 가능한 **난류 간섭(기류 잔류)**로부터 후속 항공기를 보호하기 위해 거리 또는 시간 간격을 두는 규정입니다.

이하에 **시간 기준(Time-based)**과 **거리 기준(Distance-based)**



---



✅ Wake Turbulence Separation 개요

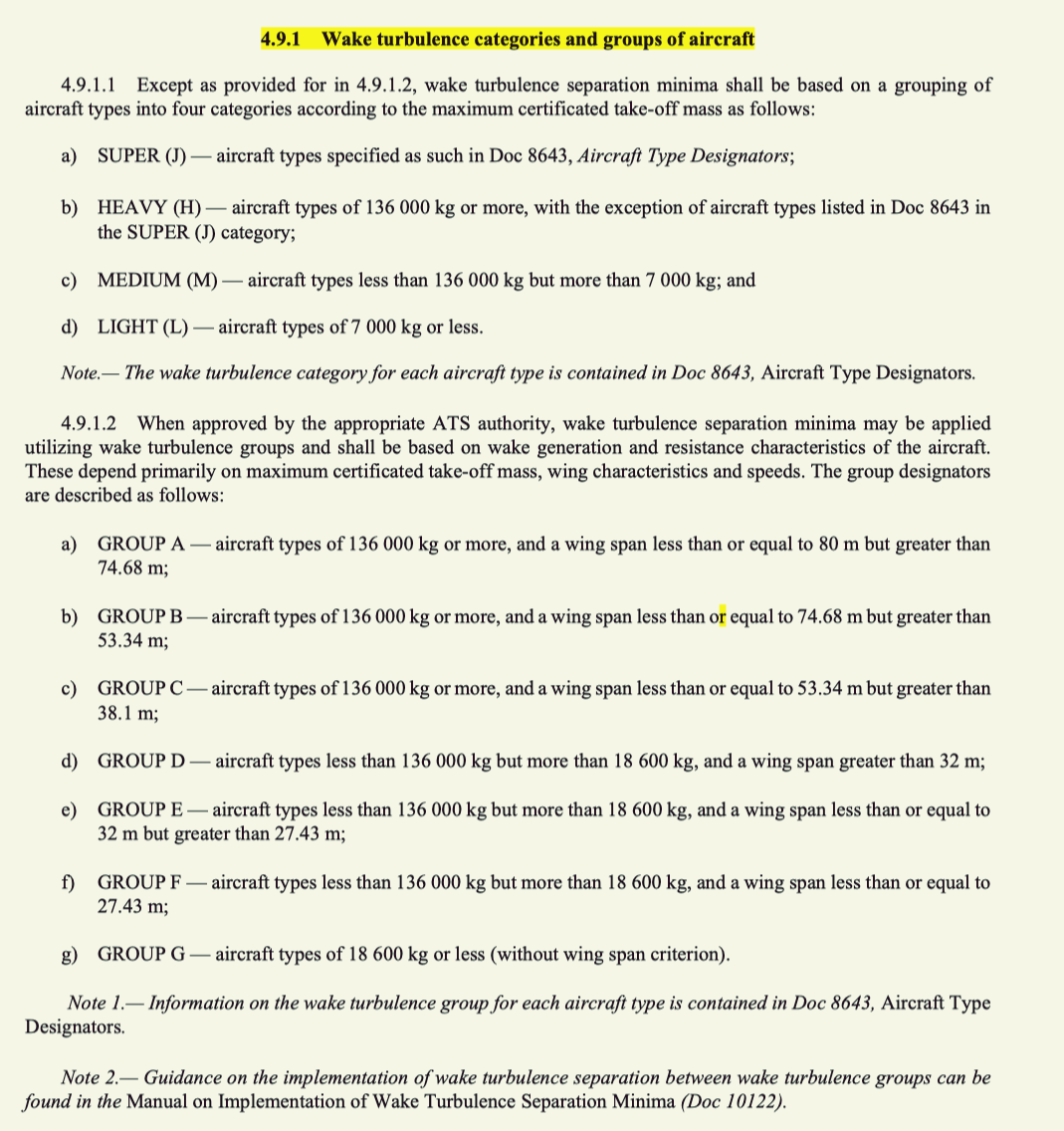

항공기는 무게에 따라 Wake Turbulence Category로 분류됩니다:

ICAO Category항공기 무게 기준

Super (J)	≥ 560,000 kg (예: A380)
Heavy (H)	≥ 136,000 kg
Medium (M)	7,000 kg ~ 136,000 kg
Light (L)	< 7,000 kg

---

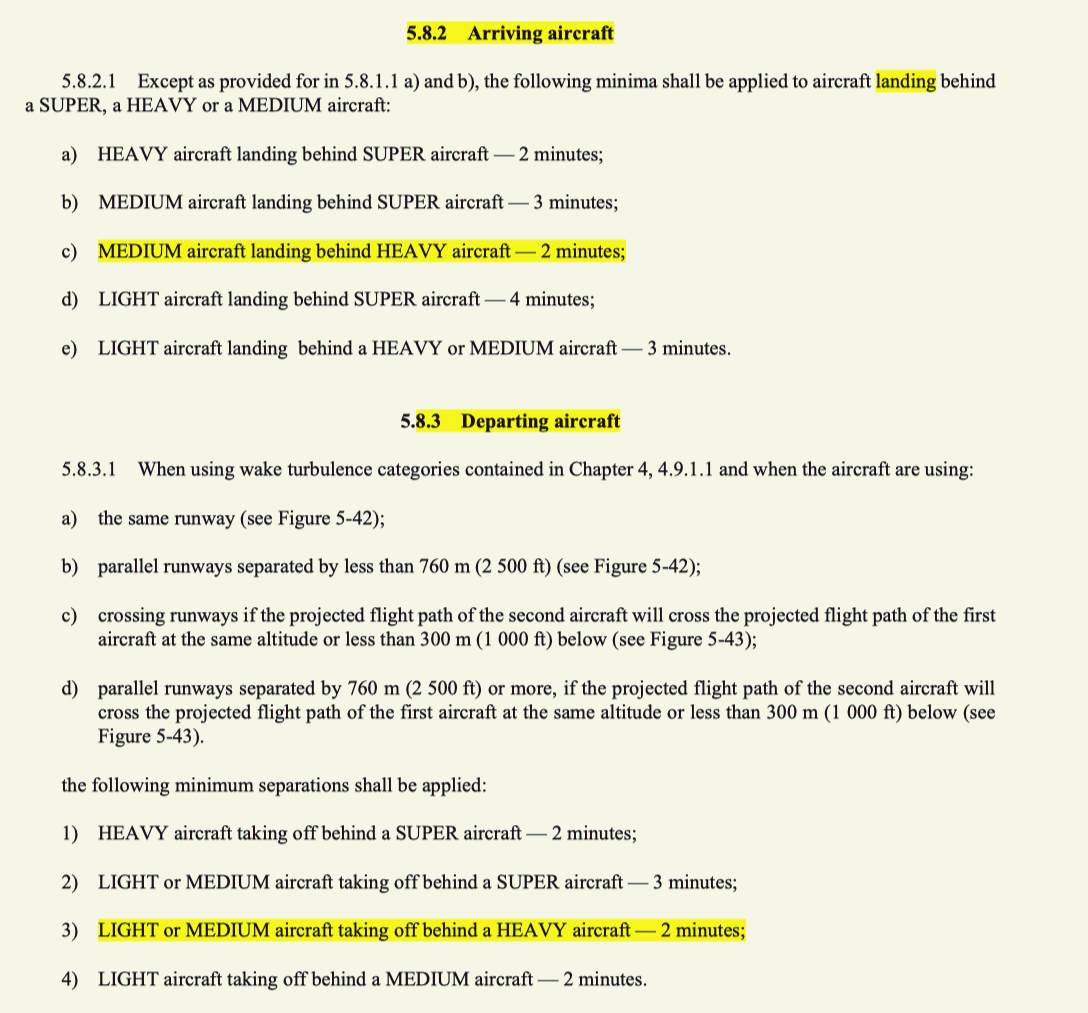

🕒 1. 시간 기준 간격 (Time-Based Separation)



주로 이륙 시 또는 착륙 활주로를 공유하는 경우 사용됩니다.





🛫 Departure – Same Runway 또는 교차 활주로 (Crossing Runways)

선행 항공기                                   후속 항공기                                                                   간격

Super	Heavy/Medium/Light	3분
Heavy	Light	2분
Medium/Light	Medium/Light (동일 category or 하위)	표준 간격 또는 관제 지시

🔹 관제사가 관측이나 보고에 따라 시간 간격을 줄일 수 있는 경우도 있지만, 기본은 위 기준을 따름.



---

🛬 Arrival – 착륙 후 동일 활주로 사용 시



예: 전 항공기가 착륙하여 활주로에서 지상 이동 중이고, 후속 항공기가 착륙할 때

선행 항공기                                           후속 항공기                                                                                                        간격

Super	Heavy/Medium/Light	3분
Heavy	Light	2분



---

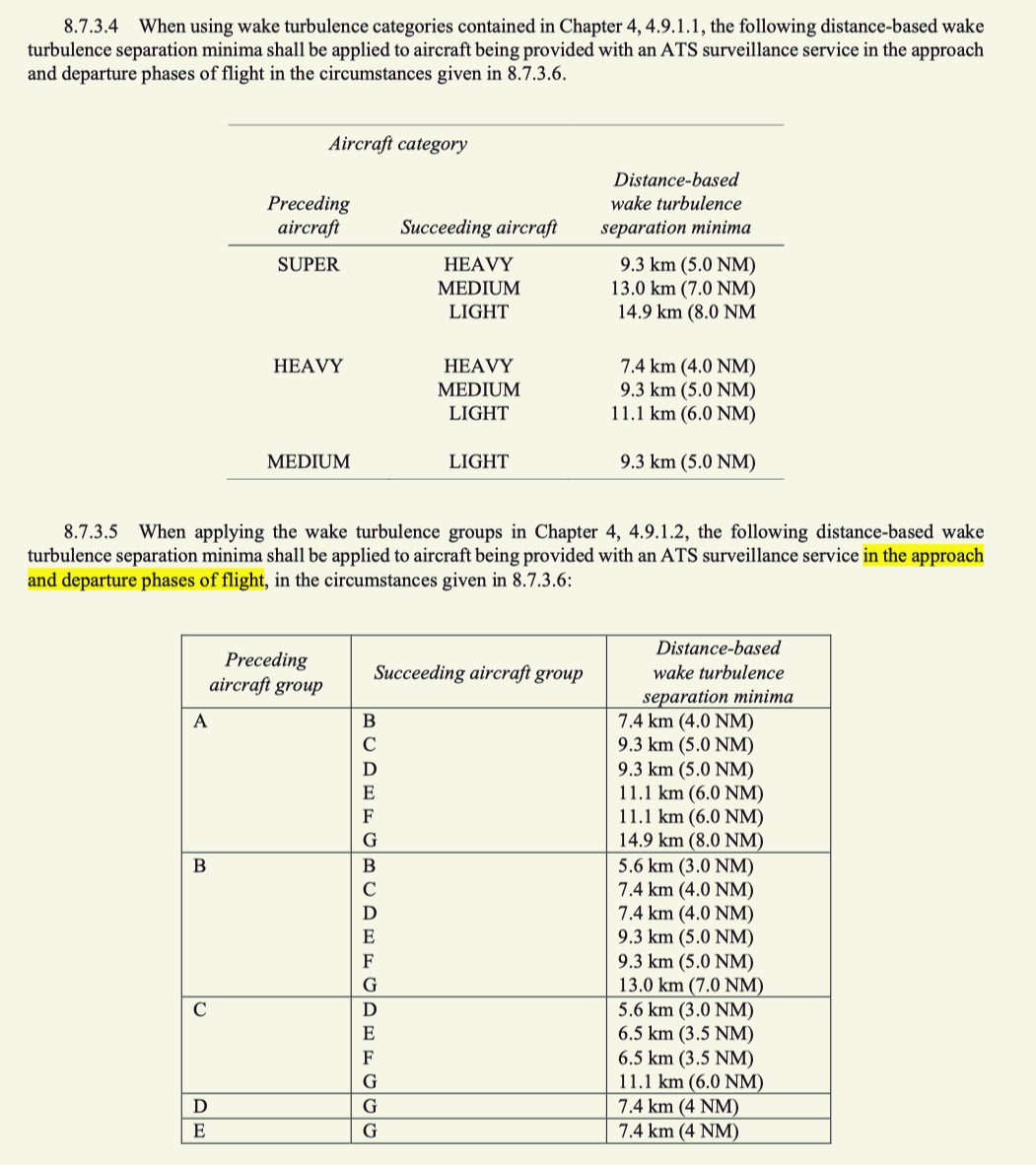

📏 2. 거리 기준 간격 (Radar-Based / Distance-Based Separation)



주로 접근 또는 항로 상 분리에 사용되며, **레이더 거리(NM)**로 측정됩니다.





🛬 Approach (IFR Radar Separation)

선행 항공기후속 항공기최소 거리 간격

Super	Heavy	4 NM
Super	Medium/Light	6 NM
Heavy	Heavy	4 NM
Heavy	Medium	5 NM
Heavy	Light	6 NM
Medium	Light	5 NM

📌 실제 운용에서는 관제사가 항공기의 분류 정보를 기반으로 자동 시스템으로 간격을 조정합니다.



---

🎯 요약표

구분사용                          상황기준                                                             단위예시         간격

시간 간격	이륙 시, 활주로 공유 시	분	Super → Light = 3분
거리 간격	접근, 항로 비행 시	NM	Heavy → Light = 6 NM



---

3.  ICAO Wake Turbulence Re-categorization (RECAT-EU, RECAT-US)





기존 ICAO Wake Turbulence 분류는 항공기의 최대 이륙중량(MTOW) 기준으로 단순하게 4단계(Super, Heavy, Medium, Light)로 나누었지만, 이는 실제 항공기 간 실제 wake turbulence 영향의 물리적 차이를 제대로 반영하지 못하는 한계가 있었습니다.



이에 따라 ICAO를 기반으로 한 국가별 개선 시스템이 개발되었으며, 대표적으로:



• RECAT-US (미국 FAA 중심 운영)
• RECAT-EU (유럽 SESAR 기반)



두 가지가 있습니다.



---



✅ ICAO 기존 Wake Turbulence 분류 (기본 4단계)

Category기준예시 항공기

Super (J)	MTOW ≥ 560,000 kg	A380
Heavy (H)	MTOW ≥ 136,000 kg	B747, B777, A350 등
Medium (M)	7,000 kg ≤ MTOW < 136,000 kg	B737, A320, E190 등
Light (L)	MTOW < 7,000 kg	C172, DA42 등

➡️ 실제 wake 영향은 이보다 더 세분화되어 있으며, 같은 Medium 항공기끼리도 차이가 큽니다.



---



🛠️ ICAO RECAT (Wake Turbulence Re-categorization)





🎯 목적:



• Wake turbulence 기준을 더 세밀하고 현실적으로 개선하여
• 항공기 간 안전 간격을 줄임으로써 공항 수용 능력(Capacity)을 향상시킴



---



🇺🇸 RECAT-US





✅ FAA + EUROCONTROL + ICAO + NASA 공동 개발



• 2012년부터 미국 LA, ATL, MEM, JFK 등 대형 공항에 적용 시작





✅ 6단계 분류 (Category A ~ F)

RECAT-US Category                                          기준 예시                                                           예시 항공기

A (Super Heavy)	가장 강한 wake turbulence	A380
B (Upper Heavy)		B747-8, B777-300ER
C (Lower Heavy)		A310, B767, A340
D (Upper Medium)		A321, B757
E (Lower Medium)		B737, A320, E190
F (Light)		C172, BE58 등

➡️ 각 조합마다 최소 분리 거리가 세분화되어 적용됨.

예: B757 뒤를 따르는 B737은 기존 5NM → 4NM으로 줄일 수 있음.



---



🇪🇺 RECAT-EU (SESAR)





✅ 유럽판 RECAT



• SESAR 프로그램 주도
• 약간의 차이를 두고, 7개 Category 사용

RECAT-EU                                       Category예시 항공기

CAT1	A380
CAT2	B747, A340
CAT3	B777, A330, B787
CAT4	A320, B737, E190
CAT5	ATR72, Dash8 등 터보프롭
CAT6	소형 Light 항공기
CAT7	Ultra-light 등 (간혹 사용)



✅ 적용 공항:



• Paris CDG, Heathrow, Frankfurt 등 대형 공항 중심으로 적용 확대 중



---



📊 RECAT의 효과

항목                                                  기존 ICAO 분류                                    RECAT 이후 개선 사항

간격 안전성	보수적, 비효율적	현실적 wake 영향 기반
공항 처리량	제한 있음	약 10~15% 증가 가능
최소 거리/시간	일정함	조합별 맞춤화 (더 짧아짐 가능)



---



📌 요약 정리

항목                            ICAO 기본                                 RECAT-US                                RECAT-EU

분류 단계	4단계	6단계	6~7단계
기준	MTOW	Wake 영향 기반	Wake 영향 + 길이 + 속도 등
적용 목적	안전 확보	효율 향상	효율 + 안전 균형
도입 공항	전 세계 기본	미국 대형 공항	유럽 주요 공항



---
